Objetivo :  Diseñar una placa de circuito impreso a partir de uno esquemático , usando un programa de diseño como el PROTEL 99.

Dado electrónico:

1)      Expresar las ideas.

2)      Realizar un diagrama en bloques para plasmarlas

3)      Debatir y buscar el mejor diseño.

4)      Definir con exactitud el proceso que realizara el producto terminado.

Diagrama en bloques

Funcionamiento del dado electrónico:

Al encender el dado ( darle energía al circuito) , el mismo realizara un testeo de todos los leds , formando los números en orden del 1 al 6 y luego se apagará.

Al apretar el pulsador (alias PLAY) , por tiempo indefinido y luego soltarlo , los Leds se prenderán con bastante velocidad , y luego irá disminuyendo exponencialmente con el tiempo, para acercarse mas al azar real , y proporcionalmente al tiempo que se haya mantenido apretado el pulsador. Al llegar al numero que quedará seleccionado , titilarán los leds 3 veces , y se apagara nuevamente.

Circuito esquemático del Dado:



Circuito en PCB del Dado:

Diagrama de la plaqueta con el Polygon Plane realizado :

Plaqueta para imprimir y planchar sobre el cobre:

Pdf : http://www.mediafire.com/file/6236kxaya1ur37h/pcb%20dado%20seri.pdf
http://www.mediafire.com/?dyvjyamaqyweccl

Fotografía de nuestro circuito del dado ya terminado:

Video de nuestro dado electrónico funcionando:

Para la realizacion de puente ( que en el circuito se representa con una pista en rojo , con dos islas en los extremos ) , se debe teclear en la tecla P , luego en la T ( Place - Track respecticamente)  , hacer la pista común y en el momento de iniciar el puente se debe tocar la tecla TAB del teclado , donde aparecera la siguiente opcion:

La opción marcada en rojo es para realizar pistas sobre el cobre. Para realizar puentes se debe cambiar esta opcion por la de TopLayer , marcar donde empezará el puente , y una vez terminado esto , volver a la opción anterior , y cambiar nuevamente a BottomLayer.

Tutorial breve sobre Protel 99

Elementos básicos a utilizar en el protell.

-Azul: Menú principal

-Verde: herramientas

-Negro: abrir documentos (tipo explorador de windows )

-Rojo:Librerias de componentes de trabajo

-Violeta: Grilla de trabajo

-Marron: Circuito

Establecer el tamaño de hoja:

-Desing

-Options

Y se abrira la siguiente ventana :

Para aplicar zoom sobre todos los elementos del circuito:

- ctrl. + AvPag

Al presionar cualquier boton del menú principal se abrira una solapa semejante a esta:

Para utilizar los atajos se debe presionar la letra inicial del botón del menú que se desee abrir y luego la letra que esta subrayada. Ejemplo Place- Wire se haría P y luego W

Para rotar los componentes 90º se seleccionan y luego se presiona la barra espaciadora.

Para que el programa no realice nodos automáticamente se debe clickear en Place (p) y luego Junction y seleccionar la siguiente opción marcada en rojo :

Para utilizar los terminales de tensión, tierra, etc. Se debe hacer clic en Place- Port (P-O).y seleccionar el tipo de elemento que se desea utilizar

Para seleccionar los componentes se debe dejar apretado el clic derecho y arrastrar el Mouse. La parte seleccionada se vera en amarillo

Para realizar un Bus se debe seleccionar:

Place-Bus entry si se desea hacer de a una conexión

Luego se deberá unir los bus.(Place-Bus)

Para distinguir que entradas y qque salidas deben estar juntas se debe poner Place-Net label:

Para cambiar los nombres se debe hacer doble click en él

Rojo:Bus entry

Azul: Bus

Violeta: Net label

Para la lista de materiales se debe hacer clic en Report – Bill of material. Finalizado esto debe aparecer lo siguiente :

Para poner los nombres automáticamente se debe hacer clic en Tools – Anotate, donde aparecerá la siguiente ventana ,se elije en que orden se pongan los nombres en el rectángulo que aparece en rojo

Para realizar una Net List se debera ir a Desing-Create Netlist

Una netlist es una herramienta que le sirve al programa para saber que componentes se conectan entre si.

Al finalizar el circuito se deberá realizar un chequeo eléctrico del mismo (ERC) de la siguiente manera Tools-ERC

La ventana que aparecerá muestra un mapa donde nosotros podemos elegir cuando una conexión esta bien hecha o no. Solo se debe modificar si se posee mucho conocimiento sobre el tema.

Para pasar el circuito esquematico a PCB se debe hacer clic en Desing-update PCB

Una vez en PCB se deberán aclarar las ``reglas´´ de anchos de pistas , separación de componentes , etc. Esto se realizara de la siguiente manera Desing-Rules y aparecerá la siguiente ventana en donde se modificaran todos los detalle a gusto

Para realizar la plaqueta se deberá trabajar en KeepOutLayer

 Luego hacer clik derecho sobre la grilla y seleccionar la opción line para diagramar la plaqueta y para unir los componentes se debe buscar la opción Track.

Para acotar medidas se debe presionar el siguiente boton de las herramientas

Esta opción medirá en miles que la relación con milímetros es de 1000miles=2.54mm

Para realizar el pase de miles a milímetros se debe presionar la letra Q

Si uno desearía realizar un auto ruteo se debe ir a : AutoRute-All…

Y presionar Route all.

El circuito de la derecha es una demostración de cómo lo hace el programa


¿Como imprimir el circuito en el protel?
Para imprimir el trabajo finalizado en este programa uno deberá realizar los siguientes pasos:
1) Luego de terminar el circuito en PCB deberá hacer click en el recuadro en ROJO

2)Se abrirá una zolapa (como la de la imagen )

Rojo:Es en donde se indican las impresoras que estan conectadas y lo que se esta por imprimir

Azul:Es exactamente lo que va a salir en la hoja cuando imprimamos

Hay que dirigirse al recuadro en rojo y seleccionar en la impresora a utilizar (con el click derecho) Insert printout y se abrira la siguiente ventena en donde uno elegira que imprimir

En esta ventana hay que marcar dos cosas para tener una buena impresión:

En el recuadro en azul : Show Holes, y si lo que uno quiere imprimir es la serigrafia también hay que marcar Mirror Layer

En el recuadro verde: es en donde se elige los colores de la impresión (seleccionar Black & White)

Mientras que lo que se encuentra en el Recuadro rojo es para añadir o sacar partes de lo que uno va a imprimir.Al presionar Add se abrirá esta ventana:

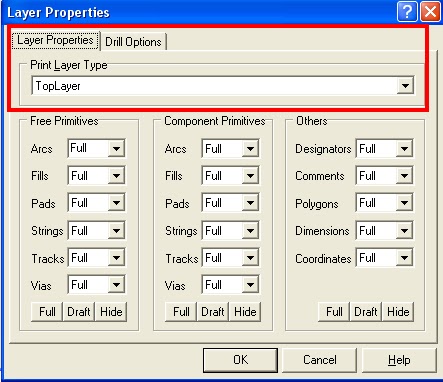

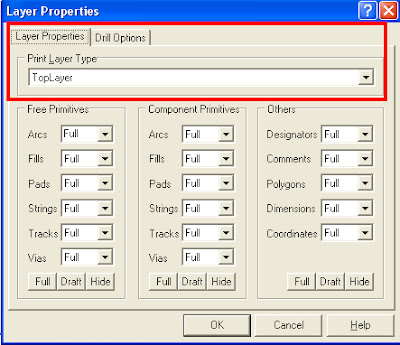

En el recuadro rojo se puede ver que se en donde uno elige que quiere que se imprima.

Si lo que uno quiere imprimir es la parte de las pista (lo que se plancha sobre el cobre) debera seleccionar en el siguiente orden:

Multilayer

KeepOutLayer

BottonLayer

Ahora si se quiere imprimir la serigrafia:

TopOutayer

KeepOutLayer

TopLayer



Instalación del Protel 99 se

Instalación del protel 99:

Al descargar el protel , se deberán extraer 3 carpetas.

1) Client 99

2)Service Pack 6

3)Crack

Las carpetas deberán ser instaladas de acuerdo al orden numerico establecido.

La instalacion de las dos primeras carpetas consiste en una instalacion sencilla , donde solo será necesario hacer doble clic en  Setup ( client 99) , o ServicePack6 ( Servis Pack)

En el caso del Crack , se debe Crackear 1 Vez el Client 99 ( Protel) , y 5 el Service Pack de la siguiente manera:

Se debe hacer doble clic en el Icono que dice Protel99_ServicePack_6.exe . Se abrira una nueva ventana , en la cual se debe indicar donde se instalara el programa. En nuestro caso debemos ir a : Disco C. – Programes files – Desing Explorer – Client 99 , y Abrir.

La parte del Service pack que hay que crackear , se encuentra en Desing Explorer – System.- y seleccionar el único punto dll.

A medida que vamos realizando las etapas , va cambiando el nombre.

Librerías:

Para cargar las librerías del protell  se debe hacer clic en add/remove. Luego se selecciona la librería que se encuentra en uso ,se hace clic en remove y luego se pone add y se busca el lugar donde esta guardada la librería a utilizar. Una vez seleccionada se pone apply y OK respectivamente.
